  • 2022년 3월10일

    클라이밍레일과 클라이밍슈의 결합된 상태입니다.

    클라이밍 레일과 클라이밍 슈의 결합으로 시스템 작업대 발판이
    하강하지 않고 공중에 설치된 상태입니다.

  • 2022년 3월10일

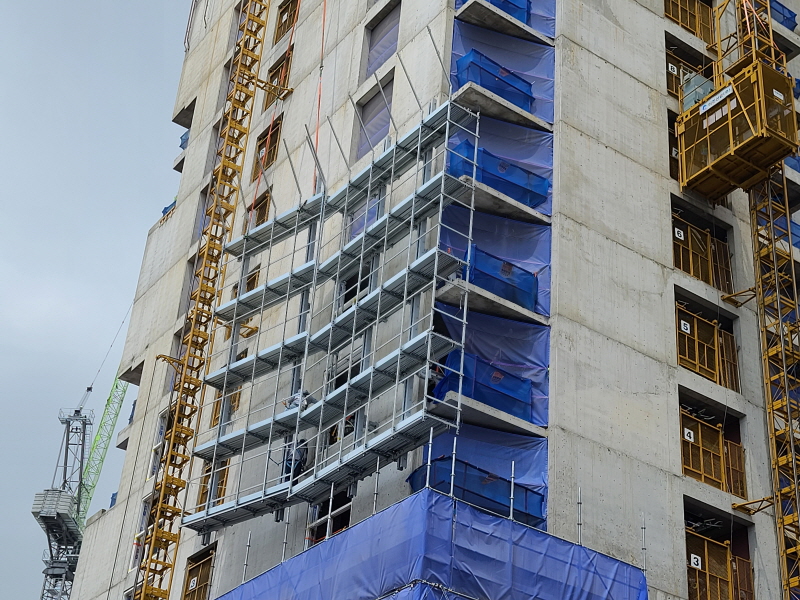

    스마트작업대발판을 설치하다. 외장적층공법

    스마트 작업대 발판이 조립되면 타워크레인 양중으로 설치로 이동하여
    클라이밍슈에 의해서 스마트워킹갱폼의 작업대발판을 설치합니다.

  • 2022년 3월 10일

    외장적층공법 현장에서 가장먼저 진행되는 공정은?

    외장마감작업용 클라이밍시스템 공법에서 현장에서 이루어지는
    작업입니다. 가장먼저 행하여지는 작업이지만 가장 중요한 작업입니다.

  • 2022년 3월 9일

    외장마감작업용클라이밍시스템 발판조립작업

    클라이밍스마트워킹갱폼 CSG공법에서 작업대 발판조립 과정입니다.
    조립을 위한 장소도 필요하지만 시스템 자재를 적재할수있는
    공간과 타워크레인 양중이 필요한 작업입니다.

  • 2022년 3월 9일

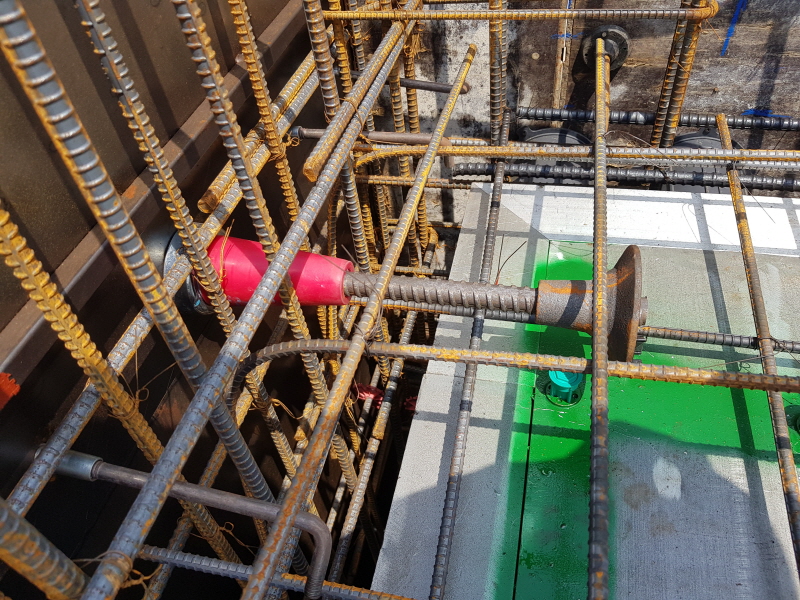

    외장적층공법 클라이밍콘과 타이로드 체결의 안전성확보를 위한 삼중체결방식의 콘

    외장적층공법의 안전의 가장핵심은 매립되는 클라이밍 콘 이라고 보시면 됩니다.
    대부분 클라이밍콘과 고정볼트 (M24,M30) 주로 사용하고 있으며 문제의 소지가 될수 있는
    부분은 매립되는 타이로드와 앙카플레이트부분입니다. 앙카플레이트 부분은 보완이 많이
    되고 있지만 콘과 타이로드 부분은 1차 타이로드 부분에 체결 길이에 필요한 부분을 도색하고
    이후에는 고정볼트 체결전에 타이로드 체결상태를 검측하는 부분으로 보완하고 있는 실정입니다.

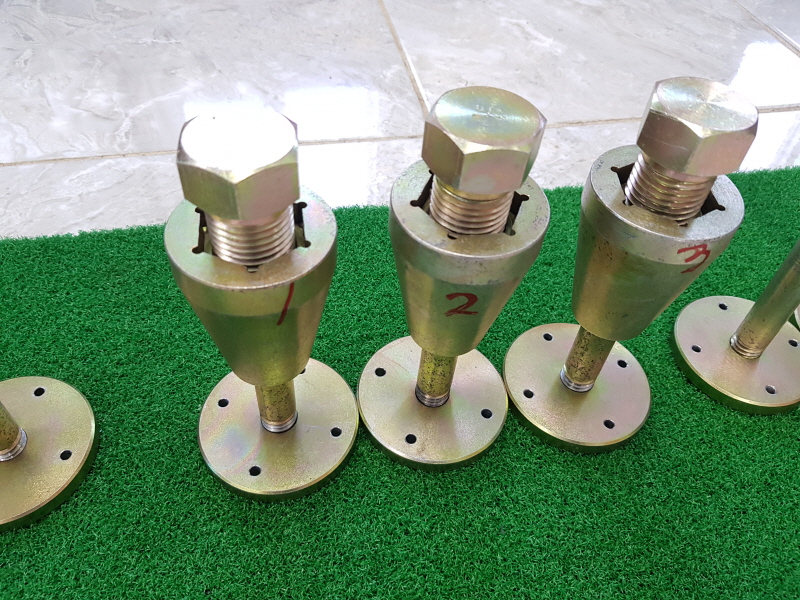

    스마트 S콘은 이런 부분을 보완한 제품으로 삼중체결 방식으로 고정하기 때문 휴먼에러를 방지 할 수 있는
    제품입니다. 시공도 간편하고 안정성도 확보된 제품입니다. 클라이밍 시스템에서 가장핵심되는 부품은
    스마트 S콘 입니다.
