1. 수동식 곤돌라의 개요

곤돌라는 작업대 승강장치 및 그밖에 부속물로 구성되고 로프 또는 강선에 매단 발판이나 작업대가 전용의 승강장치에 의해 상승 또는 하강하는 설비

2. 수동식 곤돌라의 종류

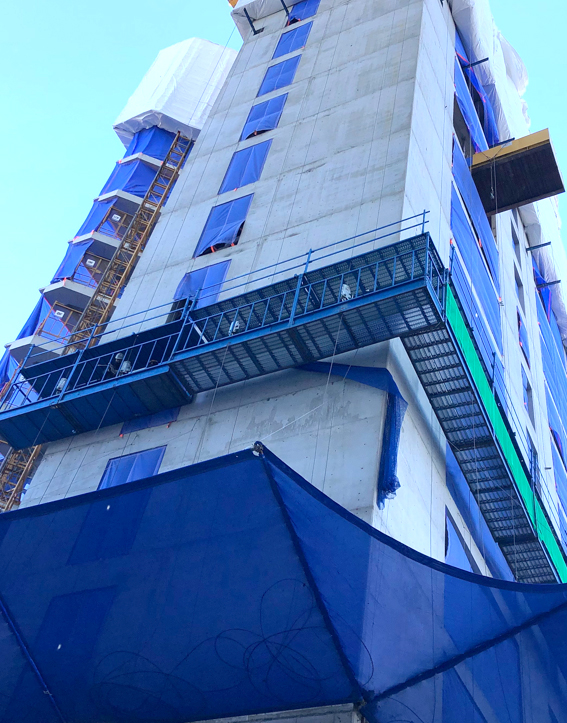

1) 가설식 곤돌라 – 작업을 위하여 빌딩이나 구조물에 임시적으로 설치되는 곤돌라를 말하며, 주로 현장에서 석재 작업 위주로 사용

3. 수동식 곤돌라의 주요 구조부

1) 승강장치 (수동윈치)
2) 와이어로프, 체인 또는 강선 (하강용 로프)
3) 작업대 (케이지)

4. 수동식 곤돌라 일반사항

1) 장 비 명 : 수동식 곤돌라
2) 용 도 : 공사용 곤돌라

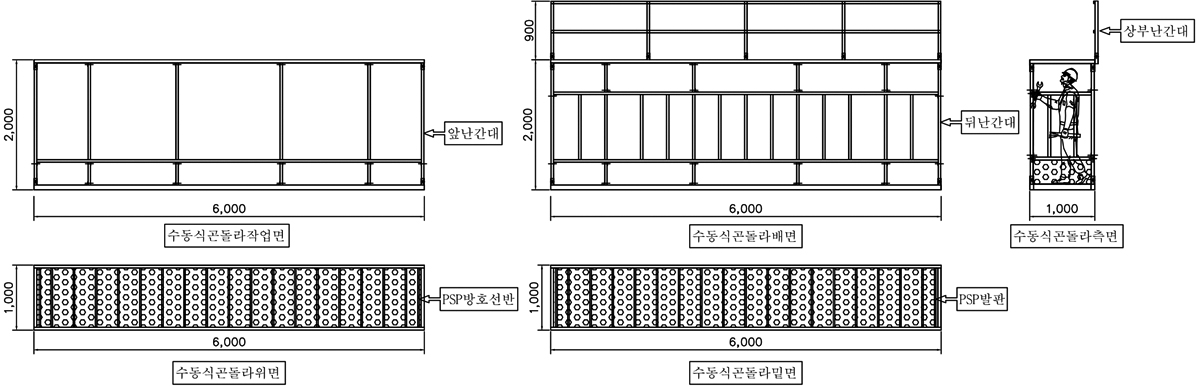

3) 수동식 곤돌라 작업대 크기
· S.G – 4000형 : 4000L × 1000W × 2000H
· S.G – 5000형 : 5000L × 1000W × 2000H
· S.G – 6000형 : 6000L × 1000W × 2000H
4) 와이어 로프
주와이어 ∅11.6 × 4EA
5) 인 양 속 도 : 50mm/1회작동

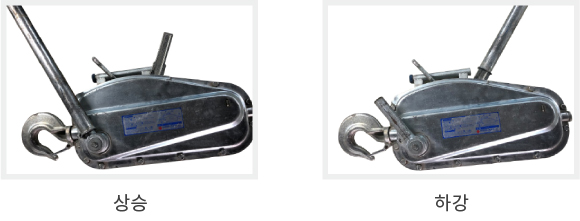

6) 구 동 장 치 : 수동윈치 × 4EA

이동식 작업대를 인양하는 장비 1대당 4개가 필요함
인양 속도는 사람의 능력에 좌우됨

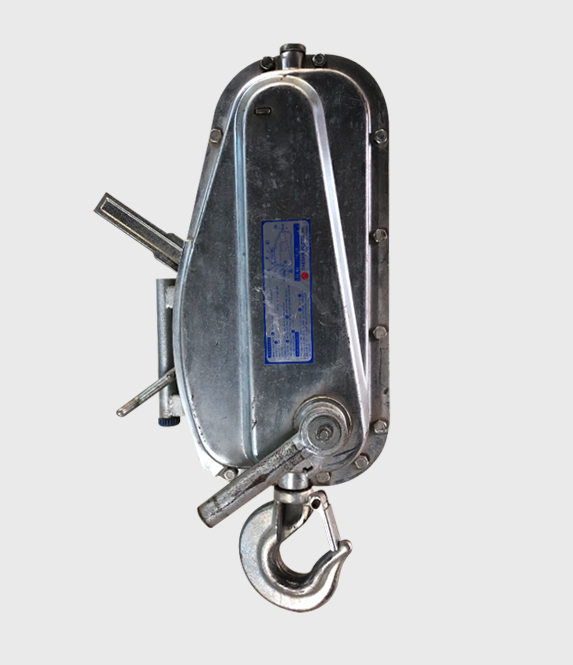

Winch제원	구분	DW-15
	적재 하중	1,600kg
	최대 중량	2,500kg
	사용 Wire	11,6mm
	중량	22kg
	속도	5min/1회 작동시
