2022년3월12일

외장적층공법 클라이밍스마트워킹갱폼의 설계도서 검토사항은?

외장적층공법 클라이밍스마트워킹갱폼(CSG) 공법의 설계도서 검토사항은?
1. 공장 제작전에 설계도서를 정확히 검토하여 현장에서 보완하지 않도록 사전에 점검을 철저히 하여야 한다.
2. 작업발판에 작용하는 하중을 고려하여 시스템폼 전체하중, 작업하중, 사용장비 하중 등을 고려하여 타워크레인의 양중능력 및 시스템폼의 안전성 여부를 검토하여야 한다.
3. 구조물과 시스템폼, 시스템폼과 시스템폼의 작업발판 사이는 50mm이상 발생하지 않도록 하고 인양작업 시를 제외한 경우 항시 던개로 막아져 있어야 하고 특히 코너부위가 벌어지지 않도록 반드시 입체적인 확인을 하여야 한다.
4. 시스템폼 탈형 시 작업발판, 레일 슈(Shoe) 등이 서로 간섭받지 않도록 확인을 하여야 한다.
5. 설계도서 검토에서 확인된 사항이 조립 시 규격 차이가 나는지 반드시 검측하여 오차가 발생하지 않도록 사전에 확인하여야 한다

2022년3월12일

클라이밍스마트워킹갱폼(CSG) 외장마감작업용클라이밍시스템 타워양중

외장적층공법 외장마감작업용발판의 타워크레인 양중작업시 클라이밍레일에
샤클과 슬링바를 결속하여 작업이 진행됩니다. 설치하거나 해체하거나 이루어지는
작업으로 외장마감작업용클라이밍시스템에서 이때만 타워크레인이 필요한 작업입니다.

2022년 3월10일

클라이밍레일과 클라이밍슈의 결합된 상태입니다.

클라이밍 레일과 클라이밍 슈의 결합으로 시스템 작업대 발판이
하강하지 않고 공중에 설치된 상태입니다.

2022년 3월10일

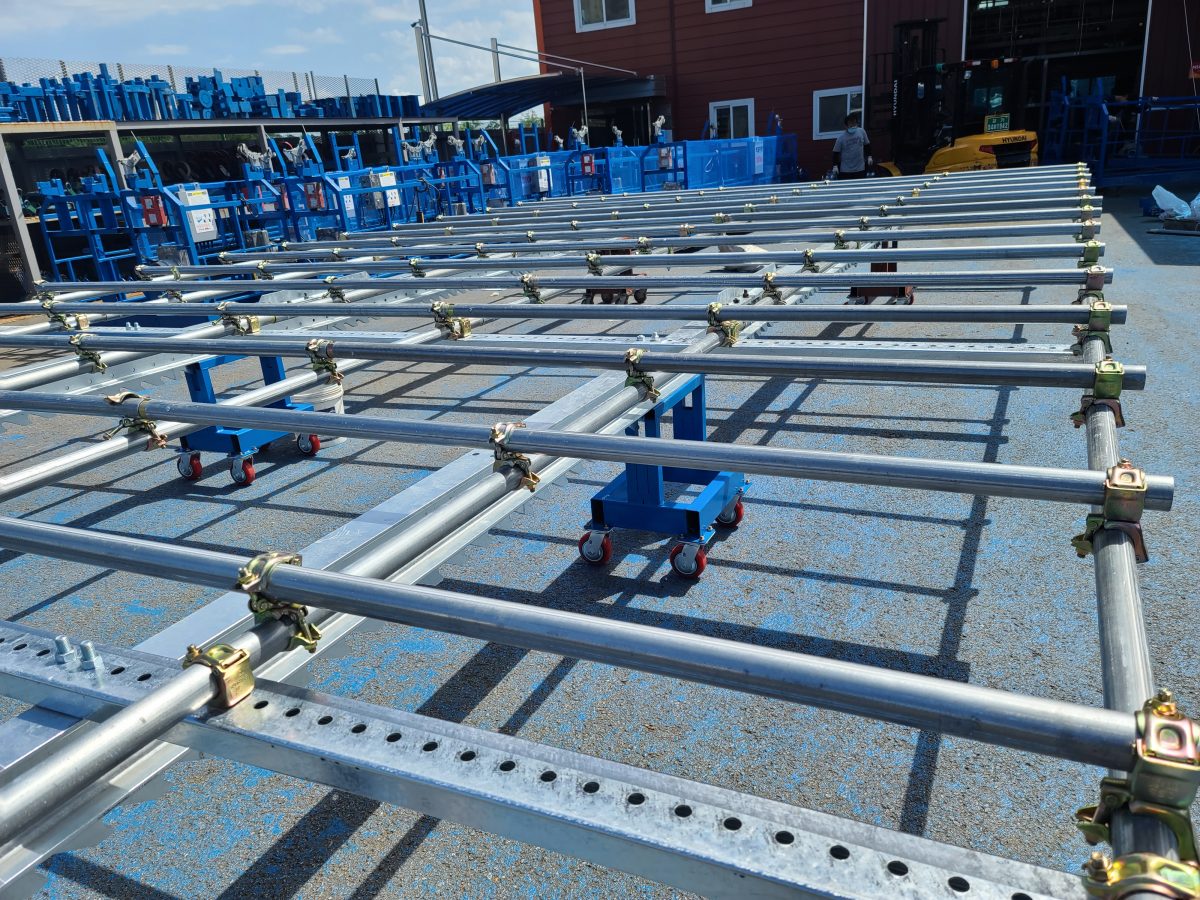

스마트작업대발판을 설치하다. 외장적층공법

스마트 작업대 발판이 조립되면 타워크레인 양중으로 설치로 이동하여
클라이밍슈에 의해서 스마트워킹갱폼의 작업대발판을 설치합니다.

2022년 3월 10일

외장적층공법 현장에서 가장먼저 진행되는 공정은?

외장마감작업용 클라이밍시스템 공법에서 현장에서 이루어지는
작업입니다. 가장먼저 행하여지는 작업이지만 가장 중요한 작업입니다.
