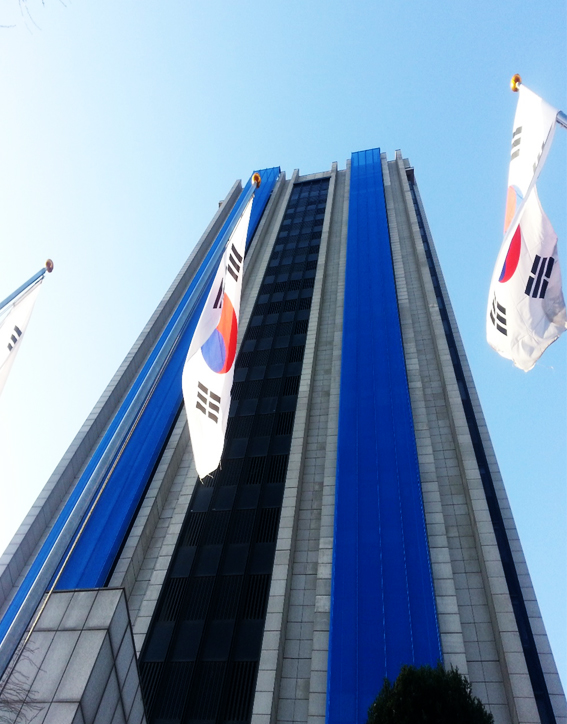

작업면의 외벽에 수직보호망을 설치하므로 비산먼지, 낙하, 비례에 따른 재해요소를 방지할 수 있도록
고안된 공사방식이며 내부에는 작업용 곤돌라를 이용하여 작업이 이루어지는 공법입니다.
1. 수직보호망 (S.S.P공법) 개요
수직보호망 (Sadety Suspend Platdorm) 공법은 건물하단부에 낙하물 방지대를 설치하고 건물 상단부의 파라펫을 이용하여 상부 지지대를 설치한 다음 와이어로프로 외부 수직망을 연결하여 인양 장치를 이용하여 기계식으로 외부 수직망을 설치한 후 수직망 내부에서 곤돌라로 작업을 할 수 있도록 고안된 설치공법으로 외부 수직망을 필요시 상하개폐가 가능
2. 수직보호망 (S.S.P공법)의 주요 구조부
1) 승강장치 (와인더/모타)
2) 가이드 와이어로프
3) 상부 브라켓
4) 하부 낙하물 방지대
5) 외부 수직망
3. 수직보호망 (S.S.P공법)의 일반사항
1) 장 비 명 : 수직 보호망 인양 곤돌라
2) 용 도 : 외부 비산 먼지 및 자재 낙하비례 방지
3) 하부 낙하물 방지대 크기 : 1200W × 1000H
4) 와이어 로프
· 가이드 와이어로프 : ∅8mm (충실률에 따라 와이어 선택)
· 인양 와이어 로프 : ∅8mm
5) 인 양 속 도 : 7.2M/MIN
6) 구 동 장 치 : 와인더
7) 컨트롤 박스 : 1EA

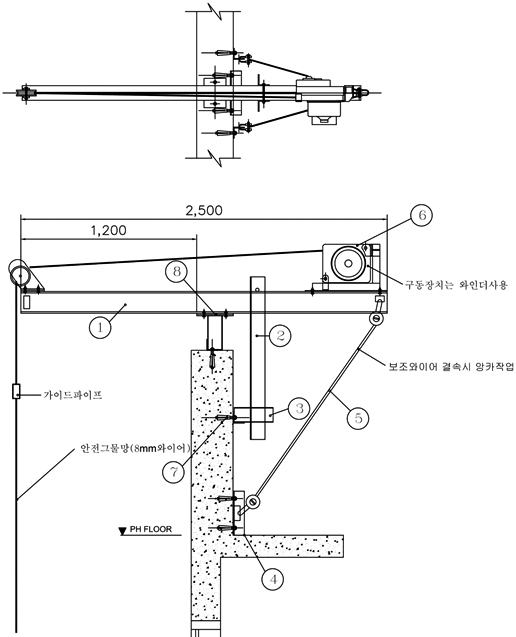

수직보호망 (S.S.P공법)의 상부 명칭
S.S.P 상부 지지대 규격
| 번호 | 규격 | 수량 | 재질 | 길이 | 비고 |
|---|---|---|---|---|---|
| 1 | 148X100X6X9t | 1 | ss41 | L=2500 | BEAM |
| 1 | 75X75X6t | 2 | ss41 | L=900 | ANGEL |
| 3 | 100X100X3.2t | 1 | ss41 | L=400 | PIPE |
| 4 | 75X75X6t | 3 | ss41 | L=300 | ANGEL |
| 5 | WIRE ROPE | 2 | ø11.6 | ||
| 6 | WINDER | 1 | |||
| 7 | ANCHOR BOLT | 8 | M16X120 | ||
| 8 | 150X200X9t | 1 | ss41 | L=200 | PLATE |
수직보호망 (S.S.P공법)의 상부 지지대 제원
| 구분 | 내용 | 구분 | 내용 | |
|---|---|---|---|---|
| 속도 | 7.2M/min | 1Time(가동시간) | 30min | |
| 전원 | 220V * 3P | 사용로프 | 가이드 와이로프 | ø8mm |
| 380V * 3P | 안양 와이로프 | ø8mm | ||
| 모터용량 | AG Brake 0.55Kw * 2개 | 조작방법 | Push Button | |

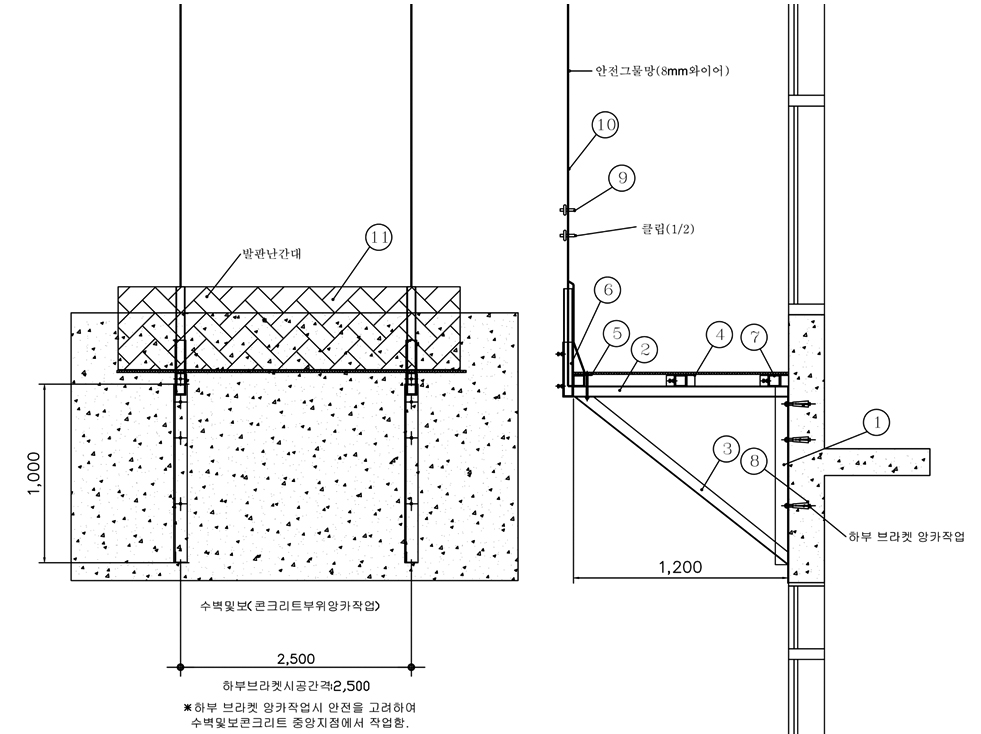

수직보호망 (S.S.P공법)의 하부 명칭
S.S.P 상부 지지대 규격
| 번호 | 규격 | 수량 | 재질 | 길이 | 비고 |
|---|---|---|---|---|---|
| 1 | 148X100X6X9t | 1 | ss41 | L=2500 | BEAM |
| 1 | 75X75X6t | 2 | ss41 | L=900 | ANGEL |
| 3 | 100X100X3.2t | 1 | ss41 | L=400 | PIPE |
| 4 | 75X75X6t | 3 | ss41 | L=300 | ANGEL |
| 5 | WIRE ROPE | 2 | ø11.6 | ||
| 6 | WINDER | 1 | |||
| 7 | ANCHOR BOLT | 8 | M16X120 | ||
| 8 | 150X200X9t | 1 | ss41 | L=200 | PLATE |
수직보호망 (S.S.P공법)의 하부 낙하물 방지대 제원
| 구분 | 내용 | 구분 | 내용 |
|---|---|---|---|
| 낙하물 방지대 폭 | 1,200mm | 낙하물 방지대 시공간격 | 2,500mm |
| 낙하물 방지대 고정방법 | 셋앙카 고정 | 낙하물 방지대 안전대 높이 | 600~900mm |
| 낙하물 방지대 합판 | 12mm | 망 결속 간격 | 300mm |
