1. 전동식 곤돌라의 개요

곤돌라는 작업대 승강장치 및 그밖에 부속물로 구성되고 로프 또는 강선에 매단 발판이나 작업대가 전용의 승강장치에 의해 상승 또는 하강하는 설비

2. 전동식 곤돌라의 종류

1) 상설식 곤돌라 – 빌딩이나 구조물의 유지보수를 위하여 영구적으로 설치되는 곤돌라
2) 가설식 곤돌라 – 작업을 위하여 빌딩이나 구조물에 임시적으로 설치되는 곤돌라

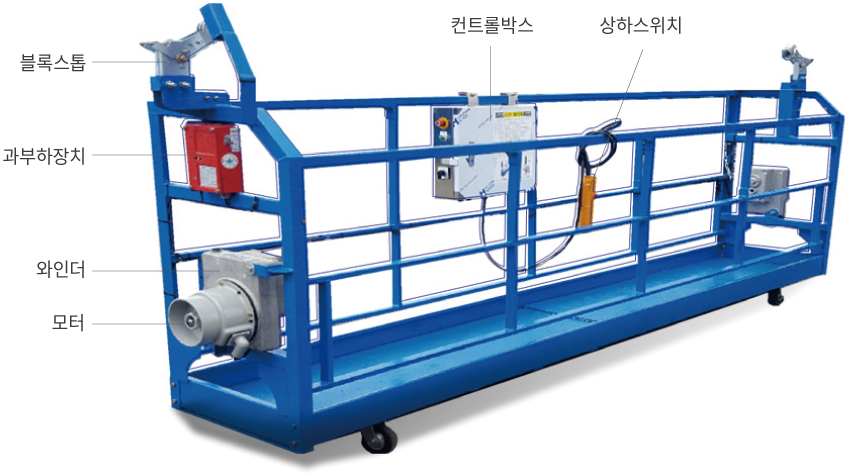

3. 전동식 곤돌라의 주요 구조부

1) 승강장치 (와인더/모타)
2) 와이어로프, 체인 또는 강선 (하강용 로프)
3) 방호장치 (과부하 방지장치)
4) 작업대 (케이지)
5) 제어반 (콘트롤 박스)
6) 지지구조물 (암대)

4. 전동식 곤돌라 일반사항

1) 장 비 명 : 전동식 곤돌라
2) 용 도 : 공사용 곤돌라
3) 전동식 곤돌라 작업대 크기

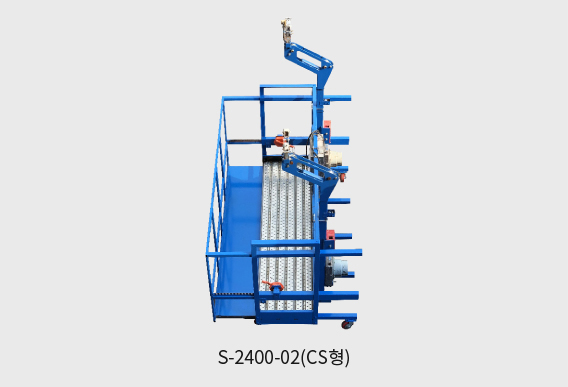

· S – 2400형 : 2400 × 643 × 1206
· S – 3600형 : 3600 × 643 × 1206

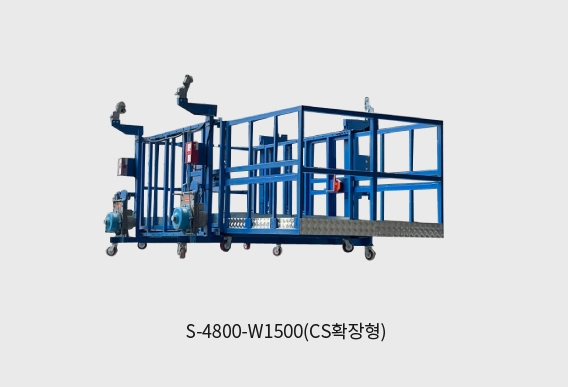

· S – 4800형 : 4800 × 643 × 1206

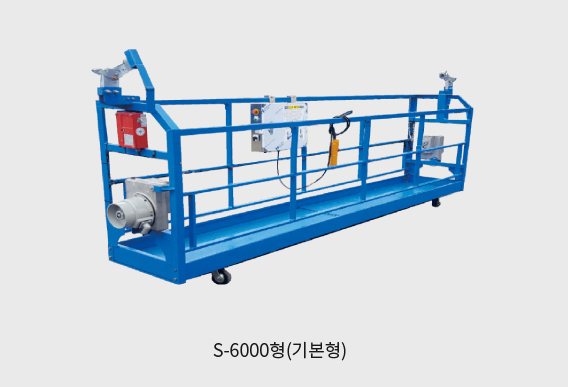

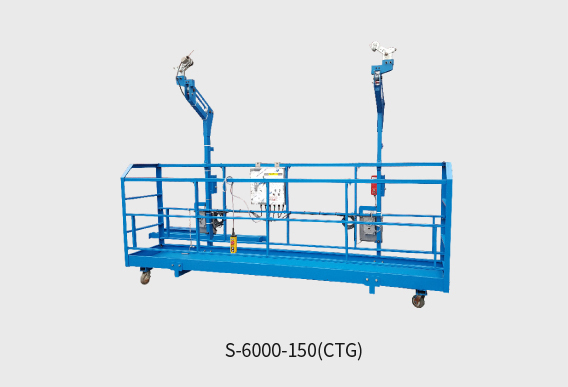

· S – 6000형 : 6000 × 643 × 1206
4) 와이어 로프
· 주와이어 ∅8 × 2EA
· 보조와이어 ∅ 8 × 2EA
5) 인 양 속 도 : 7.2M/MIN
6) 구 동 장 치 : 와인더 × 2EA
7) 블 록 스 톱 : 2EA
8) 컨트롤 박스 : 1EA

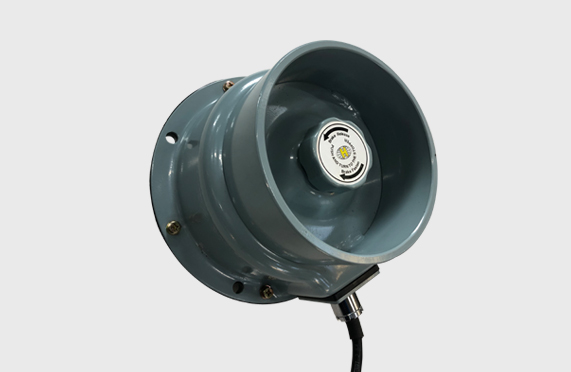

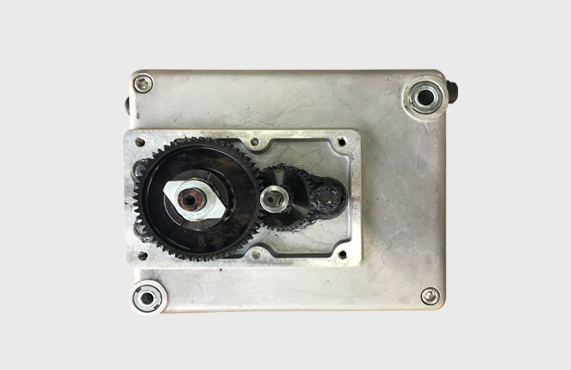

(1) 승강장치 (WINDER)

전동식 곤돌라의 승강장치로 일명 와인더로 불리우며 작업대의 양쪽에 설치되어 있고 드럼에 와이어로프를 감는 방식과 달리, 회전 시브와 로프사이에 발생하는 마찰력에 의한 유지력으로 상,하로 구동하는 Endless Type의 구동 장치

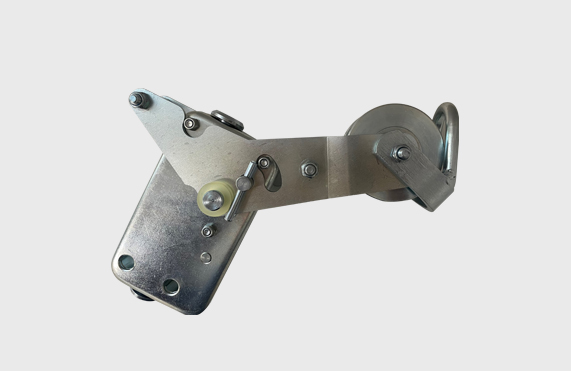

(2) BLOC STOP

곤돌라 케이지 옆 난간에 부착되어 있어 상,하 작동중 주 와이어로프의 파단시 보조 와이어 로프를 물어서 곤돌라 케이지의 추락을 방지

(3) 기계식 과부하 방지장치

곤돌라 케이지 옆난간에 부착되어 있으며, 케이지 규정하중 이상 적재시 BUZZER가 울림과 동시에 케이지의 상승이 정지됨으로서 과적을 방지

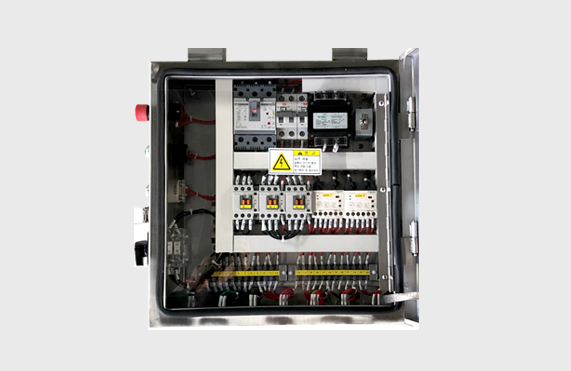

(4) 과전류 계전기 (E.O.C.R)

콘트롤 판넬 내부에 부착되어 있으며, 모터에 걸리는 과부하를 이용하여 전원을 차단 시킴으로써 과적을 방지

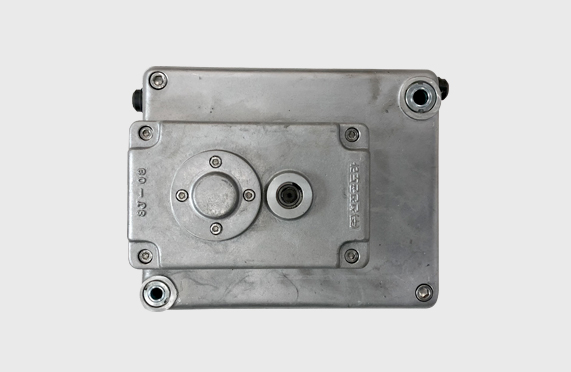

(5) MECHANICAL BRAKE (WINDER)

곤돌라가 하강중에 중량에 따른 가속도 때문에 역으로 전동기를 가속 회전시키는 증속상태가 되는 것을 방지하며, 사용중 정전이 되었을 경우, 곤돌라의 추락을 방지

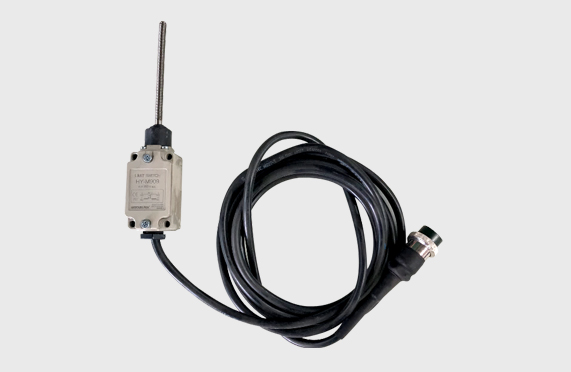

(6) 권과 방지장치 (상한 LIMIT)

곤돌라 케이지 옆 난간 상부에 부착되어 있으며, 과도한 상승시 전원을 차단, 곤돌라의 작동을 정지 시킴으로써 지지대와 케이지의 충돌을 방지

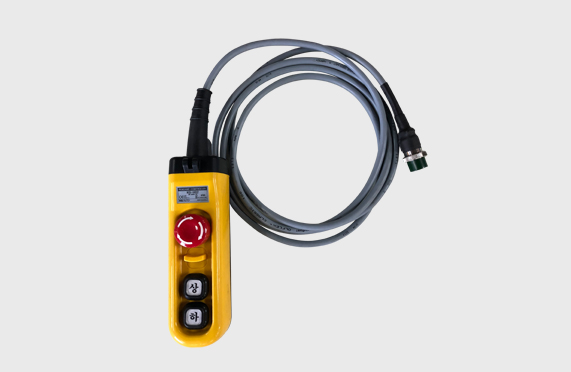

(7) 비상정지장치

콘트롤 판넬 및 상하 이동장치에 부착되어 있어 비상시 버튼을 누르면 곤돌라 작동이 중지

(8) AG BREAK 모터

전원이 차단되면 MOTOR 내부에 있는 MOTOR BRAKE를 작동시켜 MOTOR가 회전하는 것을 방지하는 안전장치 기능
