1. 곤돌라 지지대 개요

곤돌라 작업대 상부에 설치되는 구조물을 말하여 지지대 형태는 현장여건에 맞추어 여러 가지 타입이 적용 가능

2. 지지대의 종류

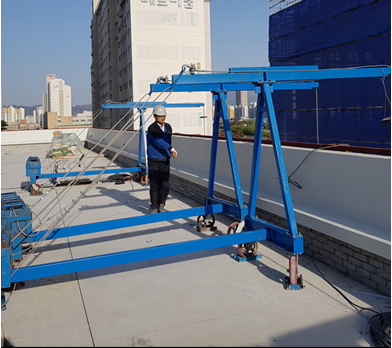

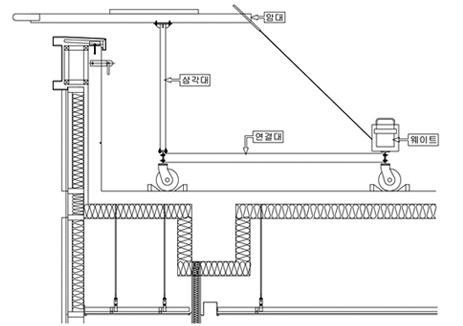

1) 웨이트형(대차형) 지지대 – 대차형 지지대는 무게추의 발란스를 통하여 곤돌라를 설치하는 방법으로 지지대 설치 구간에 장애물이 없을 시 주로 이용되며 이동이 용이

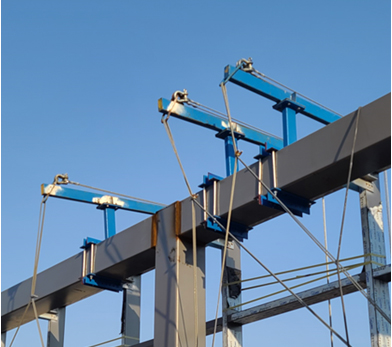

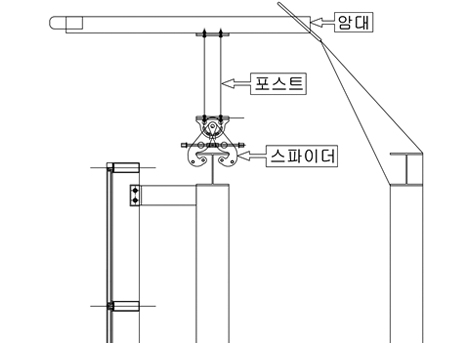

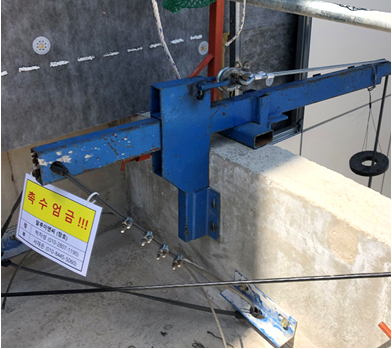

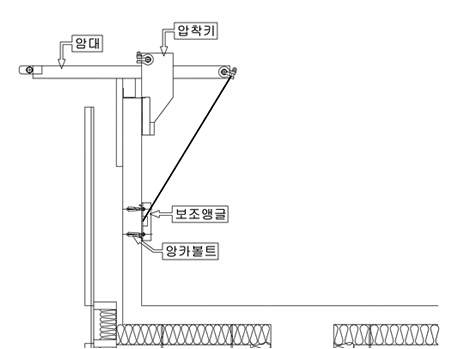

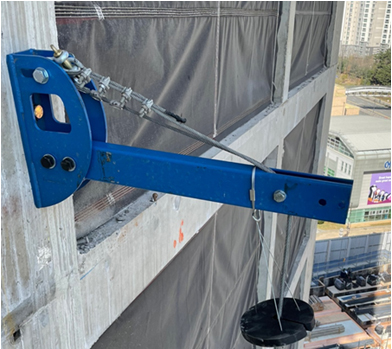

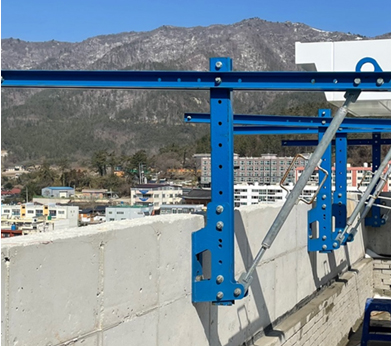

2) 후크형 지지대 – 구조물에 슬라이딩 할 수 있도록 압착키를 설치하여 곤돌라의 하중을 구조물에 전달하는 방식의 지지대

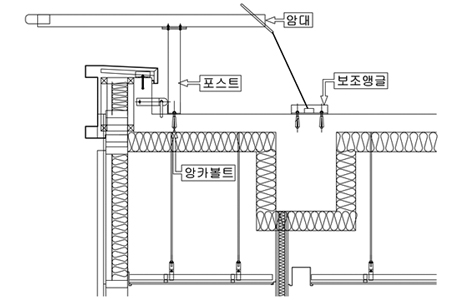

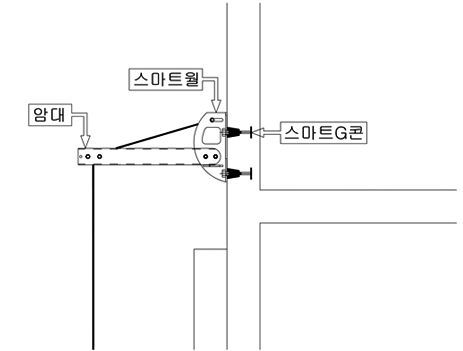

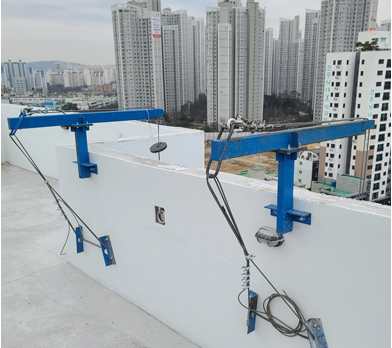

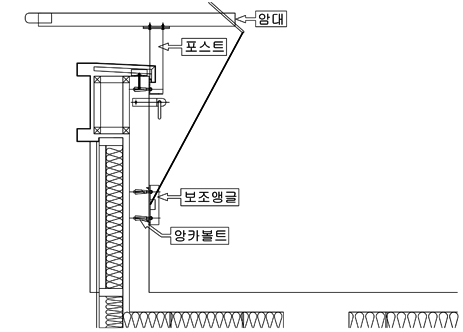

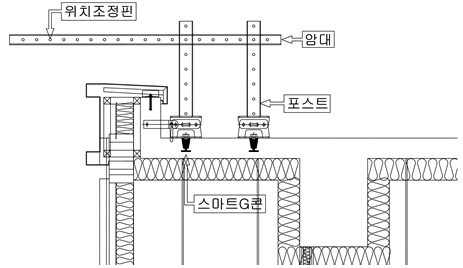

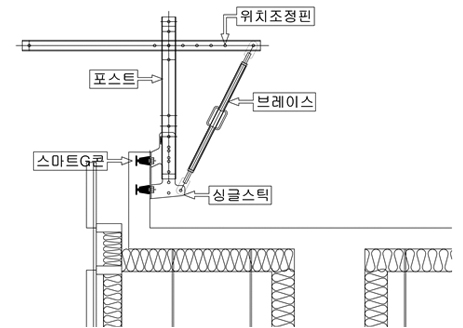

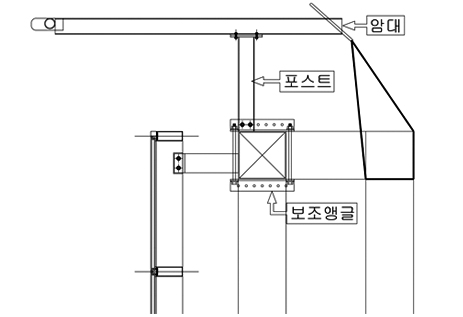

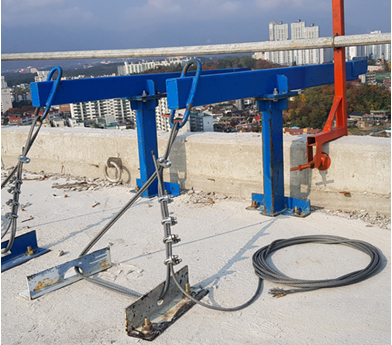

3) 앙카형 지지대 – 슬라브나 파라펫 부분에 앙카 볼트를 시공하여 곤돌라의 하중을 앙카 볼트에 전달하는 방식의 지지대

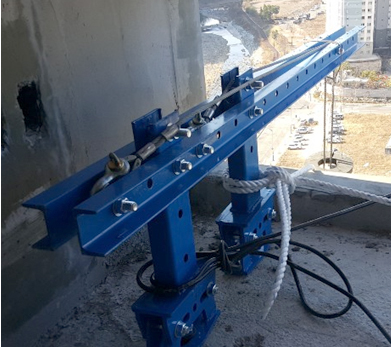

3. 지지대의 주요 구조부

1) 암대
2) 무게추 (웨이트)
3) 포스트
4) 고정 볼트
5) 보조 와이어 로프

4. 지지대의 일반사항

1) 장 비 명 : 곤돌라 지지대
2) 용 도 : 곤돌라의 하중 지지방법
3) 지지대의 크기
· 대차형 지지대 – 암대길이 (1500 – 2500)
· 후크형 지지대 – 암대길이 (750 – 1200)
· 앙카형 지지대 – 암대길이 (750 – 2500)
4) 보조 와이어 로프 : 보조와이어 ∅8 × 2EA
