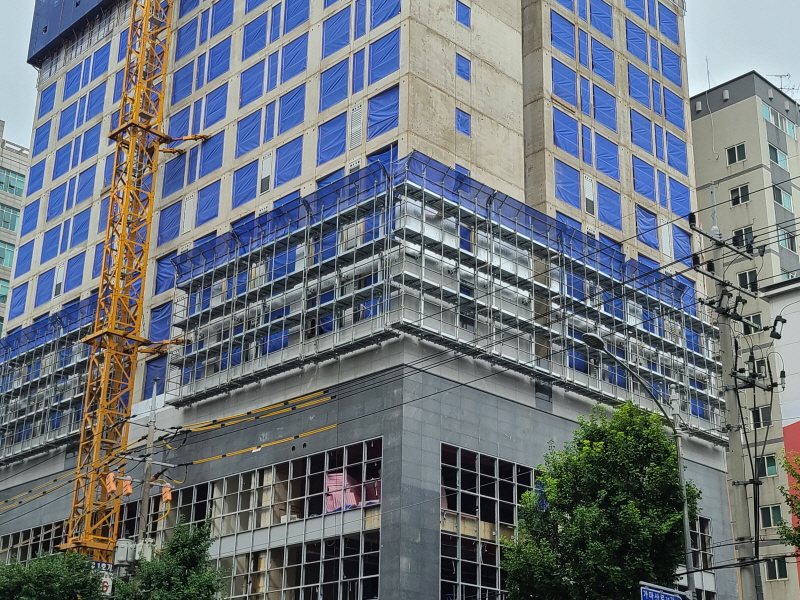

적층공법 ECS 익스테리어 클라이밍 시스템 조립순서

2025년 4월 24일

1. 제작에 필요한 자재들을 조립장소, 인근에

    작업순서별로 정리 및 적재한다.

2. 레일 상,하단에 받침대를 놓고 클라이밍 레일을

    위치에 놓는다.

3. 레일에 수평대를 놓고 커플러로 고정한다.

4. 수평대에 모서리 부분에는 E-브라켓을 놓고

    홀에 앵글부위에 볼트로 고정한다.

5. 레일과 레일사이의 수평대에 F-브라켓을 놓고

   고정앵글 부위에 볼트로 고정한다.

6. F-브라켓 사이에 S-브라켓을 놓고

   앵글부위에 볼트로 고정한다.

7. E-브라켓 마다 배면에 강관 수직재를 놓고

   클램프로 고정 설치한다.

8. F-브라켓 마다 배면에 강관 수직재를  놓고

   클램프로 고정 설치한다.

9. 브라켓 부위에 ESP발판을 놓고 E-브라켓과 F-브라켓에

   있는 긴결목재부위에 피스로 ESP발판을 고정한다.

10. 발끈막이판을 긴결목재 부위에 피스로 체결 고정한다.

11. 수직재 파이프에 안전난간대 연결하는 강관재를 위치하고

    클램프로 고정 설치한다.

12. ECS 작업대 조립이 완료되고 월슈가 설치되면 타워크레인으로

    인양한다.

13. 클라이밍 슈의 팔을 클라이밍 레일의 홈에 맞게

   핀을 내려서 닫힘 상태로 고정시키고 이때 안전을 위하여

   하부 슈가 잠김 상태인지 확인한후 크레인의 인양 줄걸이를

   떼어낸다
